NOx-Sensor Fehlerbilder: Ursachen erkennen & richtig handeln

Was ist der NOx-Sensor und wo sitzt er?

Der NOx-Sensor (auch Stickoxidsensor genannt) ist ein Abgassensor, der in modernen Dieselfahrzeugen mit SCR-Katalysator verbaut ist. SCR steht für Selective Catalytic Reduction, also selektive katalytische Reduktion. Dieses System wandelt Stickoxide mithilfe von AdBlue (Harnstofflösung) in harmlosen Stickstoff und Wasser um.

In den meisten Fahrzeugen sitzen zwei NOx-Sensoren: einer vor dem SCR-Katalysator (Sensor 1) und einer dahinter (Sensor 2). Sensor 1 misst die NOx-Konzentration im Rohgas und steuert die AdBlue-Dosierung. Sensor 2 überprüft, wie gut der Katalysator die Stickoxide umgewandelt hat. Liegt die Effizienz unter einem Schwellenwert, setzt das Steuergerät einen Fehlercode und aktiviert die Warnleuchte.

Das keramische Sensorelement arbeitet bei Temperaturen zwischen 600 und 900 Grad Celsius. Es ist dauerhaft hohen thermischen und chemischen Belastungen ausgesetzt. Mit zunehmender Laufleistung und ungünstigem Fahrprofil steigt das Ausfallrisiko deutlich.

Warum fällt der NOx-Sensor aus?

Die Ursachen für ein defektes NOx-Sensorbild sind vielfältig. Zu den häufigsten gehören:

• Rußablagerungen: Auf der Kurzstrecke verbrennt der Motor nicht vollständig. Rußpartikel setzen sich auf dem Sensorelement ab und verfälschen die Messwerte.
• Thermische Überlastung: Langes Fahren im Notlauf oder ein überhitztes Abgassystem kann die Keramik dauerhaft schädigen.
• AdBlue-Kristallisation: Zu heiß oder zu kalt eingespritztes AdBlue kann kristallisieren und den Sensor oder angrenzende Bauteile verschmutzen.
• Alterung: Nach 150.000 bis 200.000 Kilometern lässt die Messgenauigkeit bei vielen Sensoren nach. Das ist normaler Verschleiß.
• Elektrische Defekte: Korrosion an Steckverbindungen, beschädigte Kabelisolierungen oder Wackelkontakte führen zu sporadischen Fehlerbildern.
• Ölverbrauch: Verbrennungsrückstände aus Motoröl setzen sich auf dem Sensorelement ab, besonders bei Motoren mit erhöhtem Ölverbrauch.

Typische Fehlerbilder: Das sind die Symptome

Motorwarnleuchte und Fehlercodes

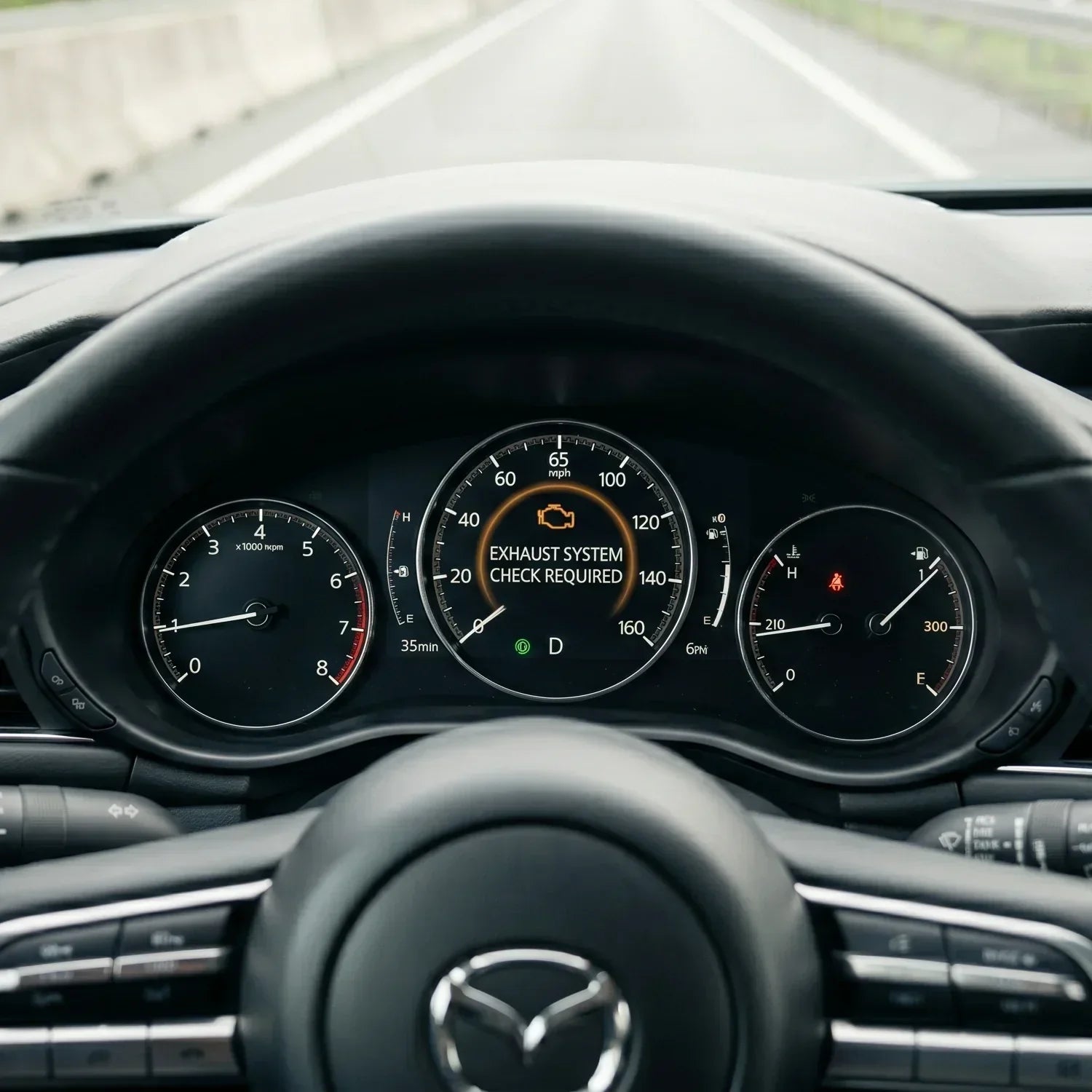

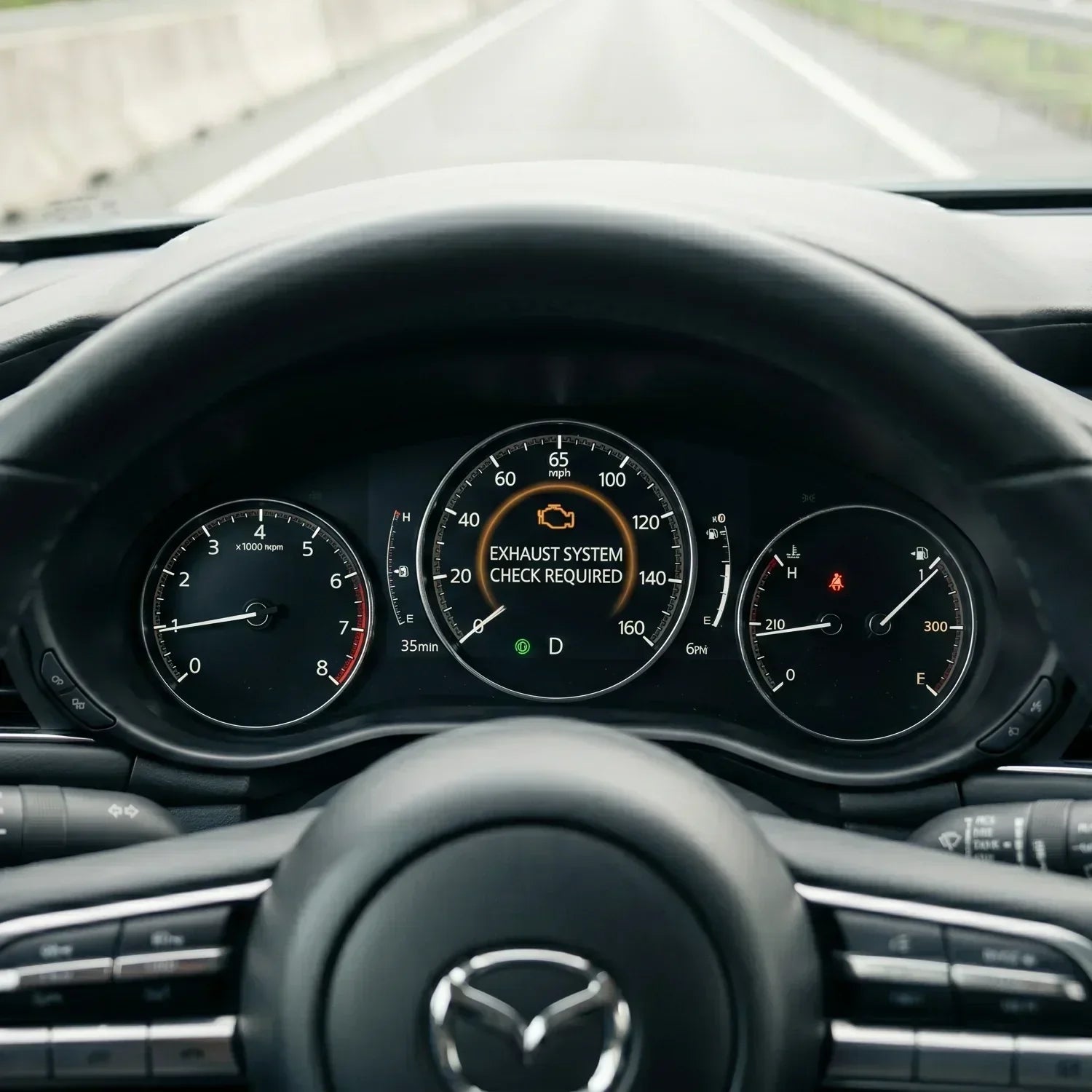

Das erste und deutlichste Zeichen ist die Motorwarnleuchte. Beim Auslesen mit einem OBD-Diagnosegerät erscheinen typischerweise folgende Fehlercodes:

• P2200 oder P2201: NOx-Sensor Stromkreis, kein Signal oder fehlerhaftes Signal
• P2202 oder P2203: NOx-Sensor Heizkreis, Unterbrechung oder Kurzschluss
• P20EE: SCR NOx-Katalysator, Wirkungsgrad unter Schwellenwert
• P0420: Katalysatorwirkungsgrad unter Grenzwert (Bank 1)

Diese Codes treten manchmal einzeln, manchmal in Kombination auf. Sporadische Codes, die nach dem Löschen kurz verschwinden und dann wiederkommen, deuten häufig auf einen alternden Sensor oder auf Kontaktprobleme hin.

Eingeschränkte Motorleistung und Notlaufprogramm

Liefert der NOx-Sensor dauerhaft fehlerhafte Werte, schaltet das Motorsteuergerät in ein Notlaufprogramm. Die Leistung wird auf 20 bis 40 Prozent reduziert. Das Fahrzeug beschleunigt träge, der Turbo baut kaum noch Druck auf, und im Extremfall lässt sich der Motor nicht mehr über 3.000 Umdrehungen pro Minute drehen. Dieser Eingriff schützt den Katalysator vor überhöhten Stickoxidmengen.

Erhöhter AdBlue-Verbrauch

Ein fehlerhafter Sensor vor dem SCR-Katalysator kann dazu führen, dass die Steuereinheit zu viel AdBlue einspritzt. Der Tank leert sich dann deutlich schneller als gewohnt. Auf 1.000 Kilometern verbrauchst du statt der üblichen 1,5 bis 2,5 Liter plötzlich 4 bis 6 Liter. Ein erhöhter AdBlue-Verbrauch ohne andere klare Symptome ist daher ein frühes Warnsignal.

Abgasuntersuchung nicht bestanden

Bei der AU messen die Prüfer die tatsächlichen NOx-Emissionen. Ist der Sensor defekt und das SCR-System arbeitet nicht korrekt, übersteigen die Stickoxidwerte den Grenzwert. Das Fahrzeug besteht die Prüfung nicht. Wichtig: Ein durchgefallenes AU-Ergebnis bei einem Diesel unter 10 Jahren deutet fast immer auf ein Problem im Abgasnachbehandlungssystem hin.

Unruhiger Motorlauf und Leistungsabfall

In manchen Fällen reagiert der Motor auch ohne aktive Warnleuchte mit einem unruhigen Leerlauf oder einem spürbaren Leistungsabfall im mittleren Drehzahlbereich. Diese Symptome entstehen, wenn der Sensor nur sporadisch fehlerhafte Werte sendet und die Steuereinheit zwischen normalem und eingeschränktem Betriebsmodus hin- und herwechselt.

Was tun bei NOx-Sensor-Fehlerbild?

Bevor du direkt einen neuen Sensor bestellst, lohnt es sich, die Ursache sauber einzugrenzen. Nicht jedes NOx-Sensor-Fehlerbild bedeutet automatisch einen defekten Sensor. In vielen Fällen verfälschen Ablagerungen im Abgasweg oder ungünstige Betriebsbedingungen die Messwerte – und genau hier kann eine gezielte Systemreinigung ein sinnvoller erster Schritt sein.

Kohlenstoff- und Rußablagerungen im Abgasbereich betreffen nicht nur DPF und AGR-Ventil, sondern auch die unmittelbare Umgebung des NOx-Sensors. Eine Systemreinigung mit dem AUTOGAR® Diesel CLEAN CHECK Systemreiniger löst diese Rückstände chemisch an und schafft wieder sauberere Messbedingungen für das Sensorsystem. Das Additiv wird dem Kraftstoff beigemischt und wirkt bereits während der normalen Fahrt.

Wichtig: Das Additiv ersetzt keine mechanische Diagnose, ist aber ein sinnvoller erster Schritt, bevor ein teurer Werkstatttermin oder ein vorschneller Sensortausch erfolgt.

Schritt für Schritt: So gehst du vor

• Schritt 1: Fehlercodes auslesen. Mit einem OBD-Diagnosegerät (ab 30 Euro erhältlich) oder in einer freien Werkstatt. Notiere alle gespeicherten Codes.
• Schritt 2: Elektrische Verbindungen prüfen. Sensor-Stecker abziehen, Pins auf Korrosion und Beschädigungen prüfen. Den Kabelbaum auf Scheuerstellen kontrollieren.
• Schritt 3: Systemreinigung durchführen. AUTOGAR® Diesel CLEAN CHECK in den Kraftstofftank geben und mindestens 30 bis 45 Minuten auf der Autobahn bei konstant 120 km/h fahren. Dabei erreicht das Abgassystem die notwendige Betriebstemperatur.
• Schritt 4: Fehlercodes löschen und Fahrzeug beobachten. Kommt der Fehler nicht mehr zurück, war Verschmutzung wahrscheinlich die Ursache.
• Schritt 5: Wenn der Fehlercode nach 200 bis 300 Kilometern erneut auftritt, ist wahrscheinlich der Sensor selbst defekt. Jetzt ist eine Werkstatt gefragt. Die Kosten für einen neuen NOx-Sensor liegen je nach Fahrzeug zwischen 200 und 600 Euro inklusive Einbau.

Vorbeugung: So schützt du deinen NOx-Sensor

Langfristig schützt du deinen NOx-Sensor vor allem durch ein sinnvolles Fahrprofil. Fahrzeuge mit SCR-System sind nicht für reinen Stadtverkehr und tägliche Kurzstrecken ausgelegt. Das Abgassystem erreicht dabei nie dauerhaft seine Betriebstemperatur, und Ablagerungen sammeln sich deutlich schneller an.

• Fahre regelmäßig mindestens 30 Minuten am Stück auf der Autobahn oder Landstraße.
• Vermeide Starts und Stopps im reinen Kurzstreckenbetrieb, wo möglich.
• Nutze ausschließlich qualitativ hochwertiges AdBlue nach ISO 22241.
• Lies Fehlercodes frühzeitig aus, auch wenn die Motorwarnleuchte noch nicht aktiv ist.

Ergänzend kann eine saubere AGR- und Ansaugstrecke helfen, das gesamte Emissionsverhalten des Motors zu stabilisieren. Der AUTOGAR® AGR & Ansaugtrakt Reiniger unterstützt dabei, Ablagerungen in diesem Bereich zu reduzieren und so die Schmutzlast im Gesamtsystem zu verringern.

Fazit

Ein defekter NOx-Sensor ist ärgerlich, aber nur selten ein Problem ohne Lösung. In vielen Fällen liegt die Ursache in Verschmutzungen und nicht in einem unmittelbaren mechanischen Totalausfall. Wer die Symptome frühzeitig erkennt und konsequent handelt, kann teure Folgeschäden am SCR-Katalysator oder an der AdBlue-Dosierpumpe vermeiden.

Lies die Fehlercodes aus, bevor du den Sensor tauschst. Eine Systemreinigung kostet nur einen Bruchteil eines neuen Sensors und beseitigt in vielen Fällen bereits die eigentliche Ursache. Wenn der Sensor nach einer Reinigung weiterhin Fehlersignale liefert, ist der Austausch der nächste logische Schritt.

Mit dem richtigen Fahrprofil und einer gezielten Systempflege bleibt dein NOx-Sensor deutlich länger im grünen Bereich.
